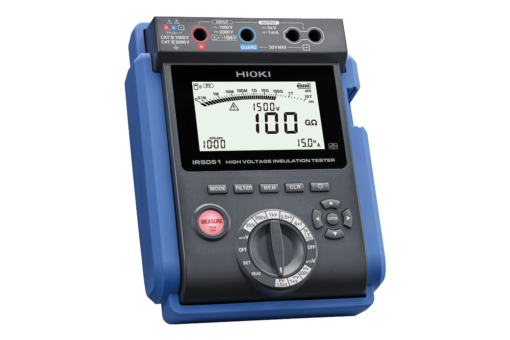

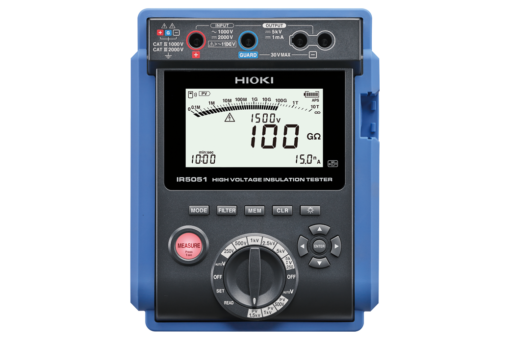

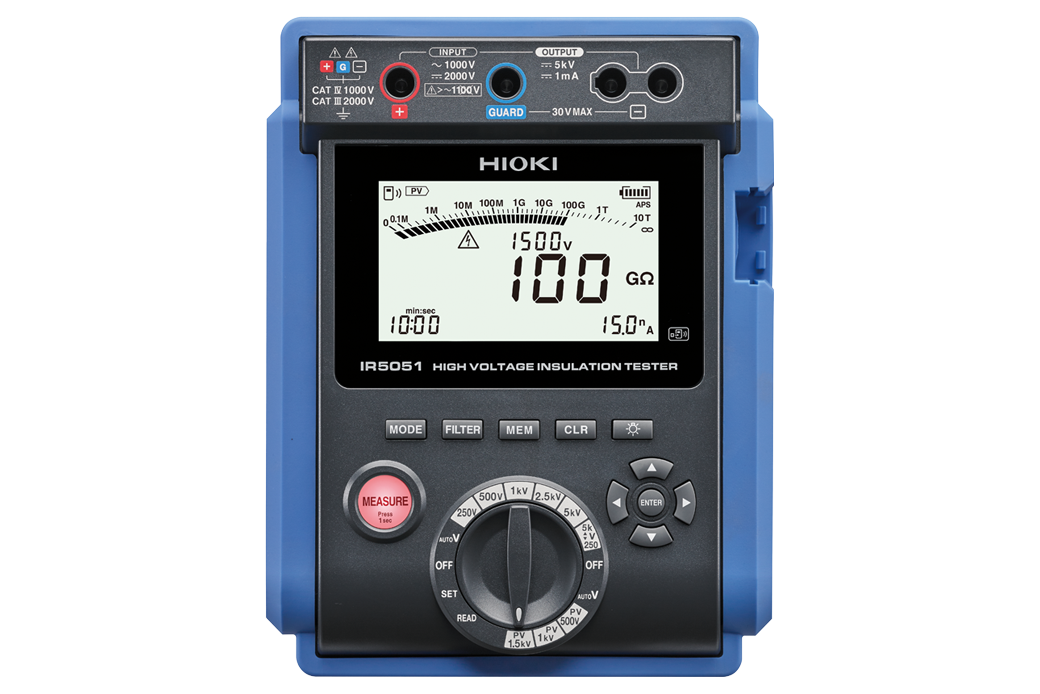

El IR5051 es un probador de resistencia de aislamiento de alto voltaje, compacto y liviano capaz de generar hasta 5 kV. Su tecnología de medición única permite mediciones estables de hasta 10 TΩ. Además, el IR5051 es capaz de probar la resistencia de aislamiento de los sistemas solares fotovoltaicos durante la generación de energía y tiene una clasificación de seguridad CAT III de 2000 V para permitir pruebas de sistemas fotovoltaicos de 2000 V.
Características principales
- Mida la resistencia del aislamiento del sistema solar fotovoltaico de forma segura y precisa mientras genera
- Mida el aislamiento de equipos de alto voltaje (como transformadores, cables y motores)
- Amplio rango de voltaje de prueba, hasta 5000 V desde 250 V CC
- Amplio rango de aislamiento de medición, hasta 10 TΩ
- Diagnósticos de aislamiento calculados y mostrados automáticamente (PI, DAR y DD)
- Las funciones de memoria de datos aumentan la eficiencia de su trabajo al eliminar los errores humanos de los informes manuales.
- Compatibilidad de interfaz seleccionable: Ofrece opciones de conectividad inalámbrica y USB.
- Compacto y liviano, equipado con un estuche de transporte con clasificación IP65
Nº de modelo (código de pedido)
IR5051 | Adaptador inalámbrico Z3210 no incluido |
---|---|
IR5051-90 | Incluido con el adaptador inalámbrico Z3210 |
Especificaciones básicas
Parámetros de medición | • Resistencia de aislamiento • Resistencia de aislamiento fotovoltaico • Corriente de fuga • Voltaje • Capacitancia (función DD) |
---|---|
Máx. tensión nominal a los terminales | 1000 V CA, 2000 V CC |
Máx. tensión nominal a tierra | 1000 V (CAT IV), 600 V (CAT III) |
Rango de temperatura y humedad de funcionamiento | -20°C a 50 °C (*1) (sin condensación) |
Rango de temperatura y humedad de almacenamiento | -25 °C a 65 °C (-13 °F a 149 °F), menos del 80 % de humedad relativa (sin condensación) |
A prueba de polvo/impermeable | IP40 (con protector incorporado, excluyendo terminales) IP65 (ESTUCHE DE TRANSPORTE C0212) |
Estándares | EN61010 (seguridad), EN61326 (EMC), IEC 61557-1, IEC 61557-2 (probador de resistencia de aislamiento) |
Alimentación | • Batería alcalina LR6 (AA) × 8 • Batería recargable HR6 (AA) de hidruro metálico de níquel (NiMH) × 8 |
Tiempo de funcionamiento continuo (*2) | Aprox. 5 horas sin Z3210 instalado; aprox. 4 horas con Z3210 instalado y usando comunicación inalámbrica |
Dimensiones y peso | 195 mm (7,68 pulgadas) de ancho × 254 mm (10 pulgadas) de alto × 89 mm (3,50 pulgadas) de profundidad, 1,7 kg (59,97 onzas) (incluidas las baterías) |

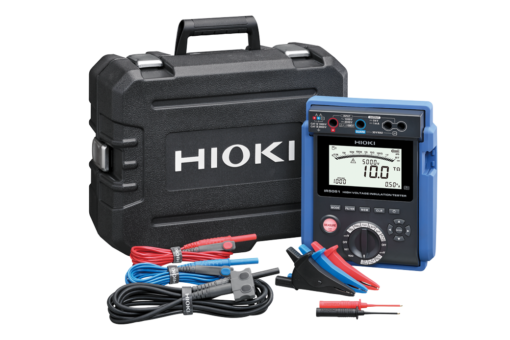

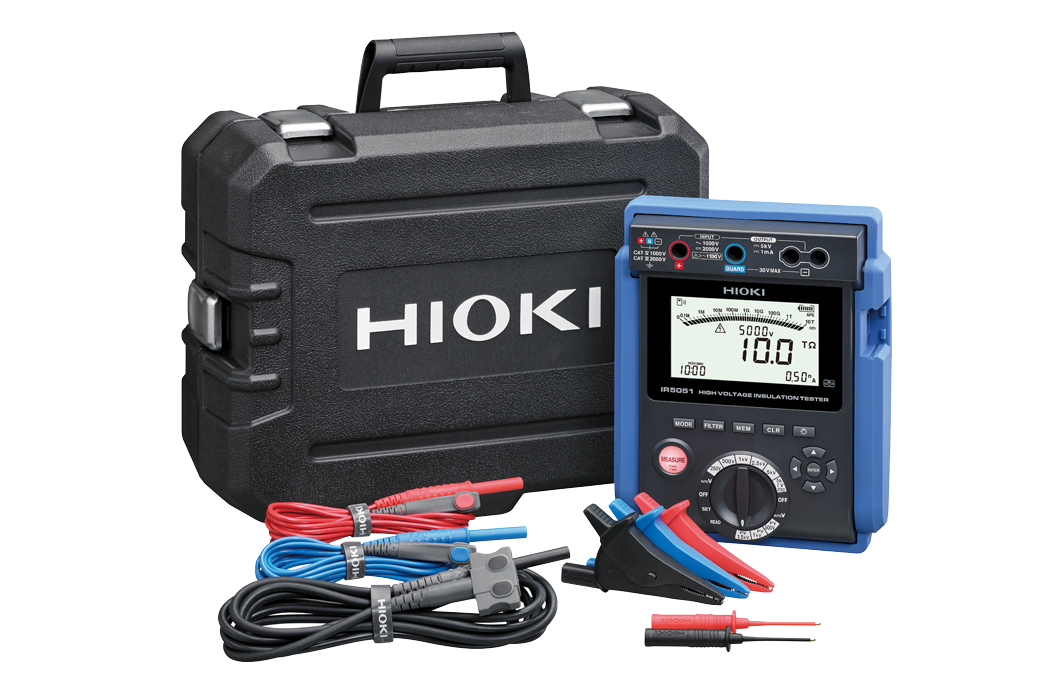

Accesorios incluidos | Cable de prueba L9850-01 ×1, Cable de prueba L9850-02 ×1, Cable de prueba L9850-03 ×1, Pinza de cocodrilo L9851-01 ×1, Pinza de cocodrilo L9851-02 ×1, Pinza de cocodrilo L9851-03 ×1, Pin de prueba juego L9852 ×1, estuche de transporte C0212 ×1, batería alcalina LR6 ×8, manual de instrucciones ×1, precauciones de funcionamiento ×1, adaptador inalámbrico Z3210 (solo IR5051-90) |
- *1:-20 °C a 40 °C (-4 °F a 104 °F), menos del 80 % de humedad relativa, 40 °C a 45 °C (de 104 °F a 113 °F), menos del 60 % de humedad relativa , 45°C a 50°C (113°F a 122°F), menos del 50% de humedad relativa
- *2:Cuando se utilizan baterías alcalinas, se generan 5 kV, terminales +/- abiertos, retroiluminación apagada y comparador apagado
Funciones
Diagnóstico de aislamiento | PI, DAR, DD, SV, Rampa, Temporizador (*3) |
---|---|
Otros | Indicador de carga de batería, indicador de circuito activo, ahorro automático de energía, descarga automática, retroiluminación, zumbador, grabación manual, registro de grabación, entrada de temperatura y humedad, visualización del tiempo transcurrido, reloj, filtro, filtro de hardware, retención de datos, reinicio del sistema, comunicación USB (solo cuando está instalado DT4900-01), comunicación inalámbrica (solo cuando está instalado Z3210), comparador, pantalla de medidor de resistencia, conmutación de la función de diagnóstico de aislamiento, corte de avería, notificación de voltaje negativo |
- *3:Sólo se puede configurar para en la función de resistencia de aislamiento fotovoltaico.
Resistencia de aislamiento fotovoltaico
Rango de voltaje de prueba | CC de 250 V a 2,00 kV | ||
---|---|---|---|
Preajustes de voltaje de prueba | 500 V, 1 kV, 1,5 kV | ||
Voltaje de prueba establecido por el usuario | 250 V a 1 kV: en incrementos de 10 V; 1 kV a 2 kV: en incrementos de 25 V | ||
Preajuste de voltaje de prueba | 500 V | 1000 V | 1500 voltios |
Rango de precisión garantizado (1) | 0,00 MΩ a 5,00 GΩ ±5% lectura ±5 dígitos | 0,00 MΩ a 10,00 GΩ ±5% lectura ±5 dígitos | 0,00 MΩ a 20,0 GΩ ±5% lectura ±5 dígitos |
Rango de precisión garantizado (2) | 5,01 GΩ a 100 GΩ ±20 % lectura | 10,1 GΩ a 100 GΩ ±20 % lectura | 20,1 GΩ a 100 GΩ ±20 % lectura |
Corriente nominal | [Tensión de prueba] / [20 MΩ] | ||
Abra el circuito de voltaje | Del 0% al 10% de la tensión de prueba | ||
Corriente de cortocircuito | 2 mA o menos | ||
Número posible de mediciones | 1000 veces o más con un juego de baterías completamente cargadas |
Medición de la resistencia de aislamiento
Rango de voltaje de prueba | CC 250 V a 5,20 kV CC | ||||
---|---|---|---|---|---|
Voltaje de prueba establecido por el usuario | 250 V a 1 kV: en incrementos de 10 V; 1 kV a 5 kV: en incrementos de 25 V | ||||
Preajuste de voltaje de prueba | 250 V | 500 V | 1000 V | 2500 V | 5000 V |
Rango de precisión garantizado (1) | 0,00 MΩ〜2,50 GΩ ±5% lectura ±5 dígitos | 0,00 MΩ〜5,00 GΩ ±5% lectura ±5 dígitos | 0,00 MΩ〜10,0 GΩ ±5% lectura ±5 dígitos | 0,00 MΩ〜25,0 GΩ ±5% lectura ±5 dígitos | 0,00 MΩ〜50,0 GΩ ±5% lectura ±5 dígitos |
Rango de precisión garantizado (2) | 2,51 GΩ〜500 GΩ ±20% lectura | 5,01 GΩ〜1,00 TΩ ±20% lectura | 10,1 GΩ〜2,00 TΩ ±20% lectura | 25,1 GΩ〜5,00 TΩ ±20% lectura | 50,1 GΩ〜10,00 TΩ ±20% lectura |
Corriente nominal | 1 mA a 1,2 mA | ||||
Corriente de cortocircuito | 2 mA o menos | ||||
Número posible de mediciones | 200 veces o más con un juego de baterías completamente cargadas |
Medición de corriente de fuga
Rango de medición (automático) | 10 na | 100 na | 1000 nA | 10 µA | 100 μA | 1mA |
---|---|---|---|---|---|---|
Rango de visualización | 0,00 na a 9,99 na | 9,0 na a 99,9 na | 90 na a 999 na | 0,90 µA a 9,99 µA | 9,0 µA a 99,9 µA | 90 µA a 999 µA (*4) 0,90 mA a 3,00 mA (*5) |
Resolución | 0,01 na | 0,1 na | 1 nA | 0,01 µA | 0,1 µA | *4: 1 µA *5: 0,01 mA |
Medida de tensión
Rango de precisión garantizado | 30 V a 1000 V CA (45 Hz a 65 Hz), ±10 V a ±2000 V CC |
---|---|
Precisión | ±3% lectura. ±3 dígitos. |
Resistencia de entrada | 500 kΩ o más (CC, 45 Hz a 65 Hz) |
Protección de sobrecarga | 1100 V CA (1 min., entre terminales +/-) 2200 V CC (1 min., entre terminales +/-) |
Medición de capacitancia
Precisión | ±10% lectura. ±5 nF (rango de precisión garantizado: 10,0 nF a 25,0 µF) | ||
---|---|---|---|
Rango de medicion | 100 nF | 1000 nF | 10 µF |
Rango de visualización | 0,0 nF a 99,9 nF | 100 nF a 999 nF | 1,00 µF a 9,99 µF (*6) 10,0 µF a 25,0 µF (*7) |
Resolución | 0,1 nF | 1 nF | *6: 0,01 µF *7: 0,1 µF |
