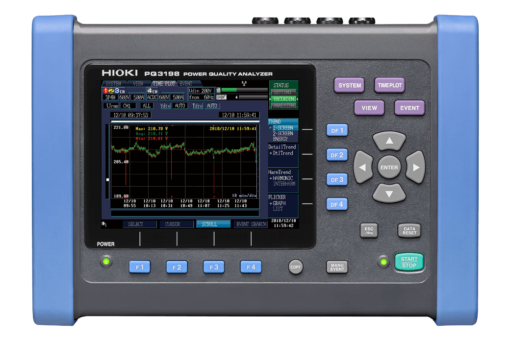

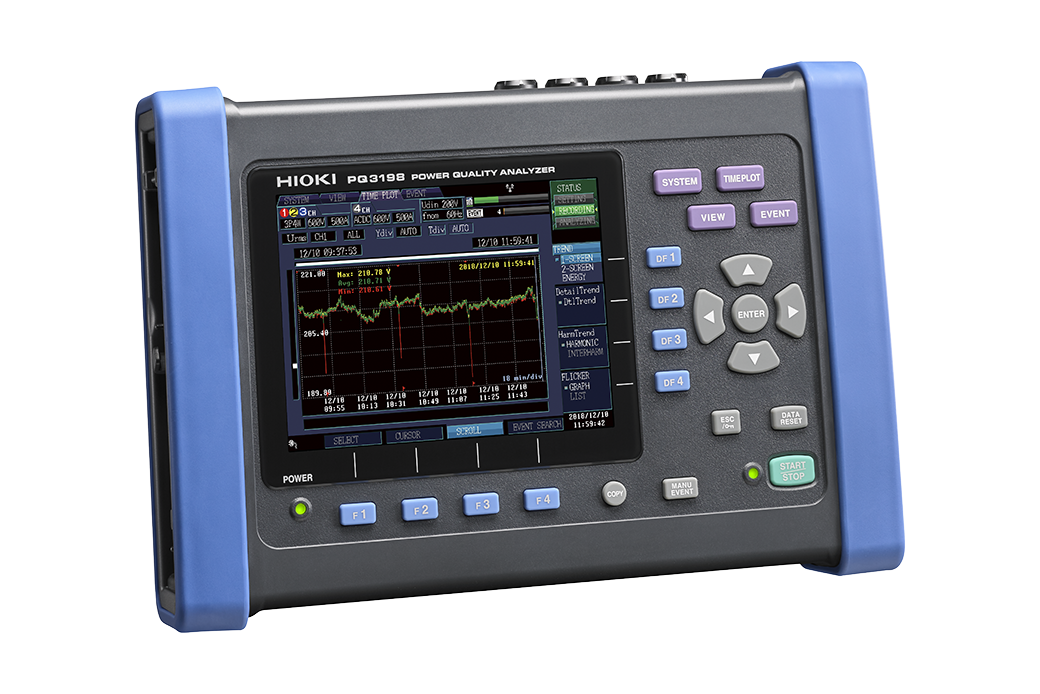

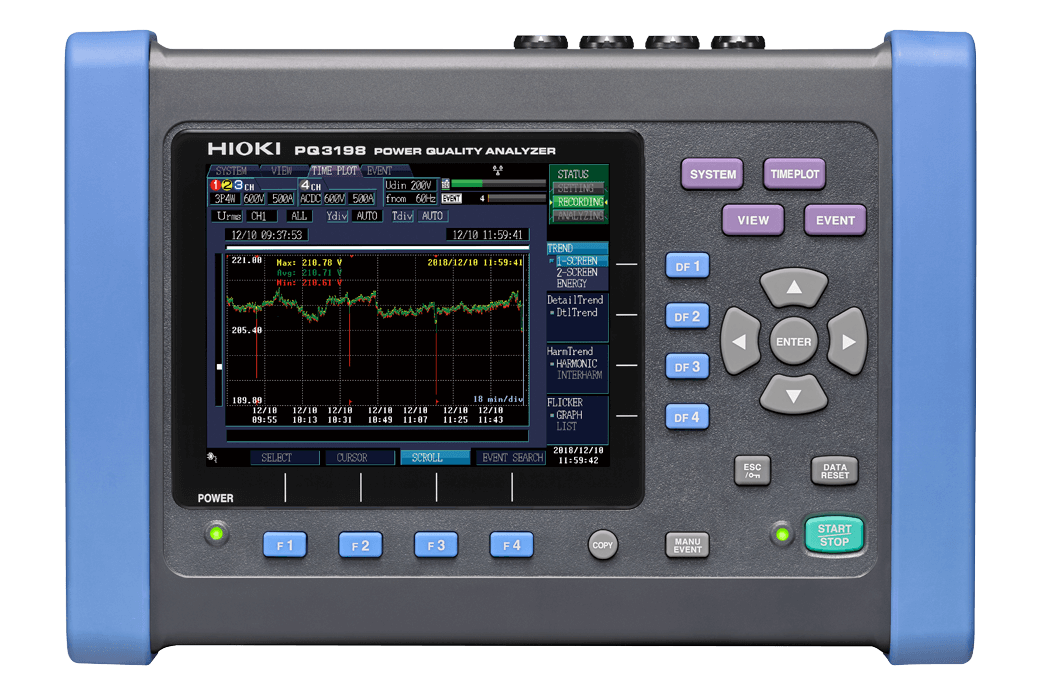

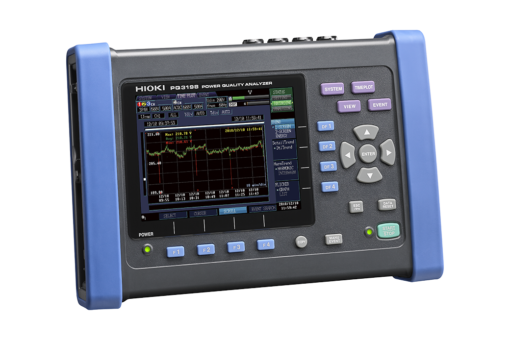

PQ3198 Analizador de calidad de energía clase A

DESCRIPCIÓN

Los analizadores y medidores de potencia portátiles de Hioki son los mejores instrumentos de medición de potencia de su clase para medir líneas monofásicas o trifásicas con un alto grado de precisión y exactitud. El nuevo y mejorado PQ3198 es un analizador de calidad de energía para monitorear y registrar anomalías en el suministro de energía, lo que permite investigar rápidamente sus causas, y también para evaluar problemas de suministro de energía como caídas de voltaje, parpadeo, armónicos y otros problemas eléctricos. Las nuevas características incluyen la capacidad de controlar los sensores de corriente directamente desde el PQA y capacidades de grabación mejoradas.

Características principales
• Verifique los problemas de alimentación de acuerdo con el estándar IEC61000-4-30 Clase A
• Alta precisión y registro continuo sin pausas (V: ±0,1 % del voltaje nominal, A: ±0,1 % rdg. ±0,1 % fs, W: ± 0,2 % de lectura ±0,1 % fs)
• El rango de voltaje de banda ancha le permite medir incluso componentes armónicos de orden alto de hasta 80 kHz
• Voltaje transitorio máximo de 6000 V hasta 700 kHz
• Medir hasta 6000 A CA
• Dos sistemas de alimentación medición y cálculo de eficiencia para (canal 1, canal 2, canal 3) y canal 4
• Realice mediciones simples de inversores con frecuencia fundamental de 40 a 70 Hz y máx. Frecuencia portadora de 20 kHz
• Cree informes fácilmente con el software de aplicación PQ ONE incluido
• GPS BOX opcional para sincronizar varios dispositivos

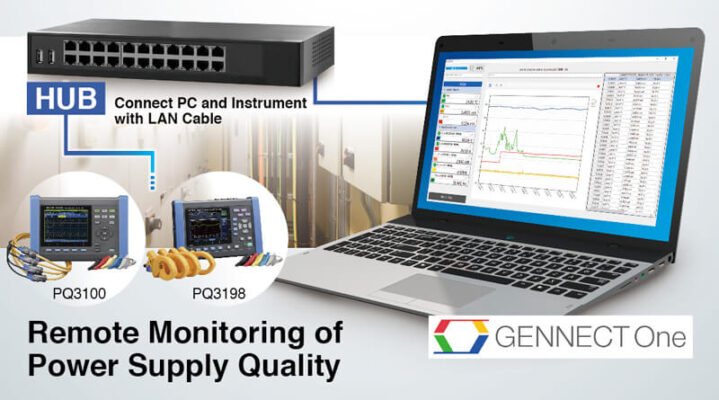

Supervisión remota de la calidad del suministro eléctrico de un sitio [GENNECT One SF4000]

Obtenga resultados de medición del sitio de trabajo en tiempo real y muéstrelos/guárdelos en su PC.
Transfiera de forma inmediata y automática los archivos de medición de eventos de calidad de la fuente de alimentación a su PC.
El analizador de calidad de energía en sí puede controlarse de forma remota desde su PC para cambiar las condiciones del evento.

Norma internacional IEC 61000-4-30 Ed. 2 Cumple con la clase A

El PQ3198 cumple con la norma IEC 61000-4-30 Ed. 2 Clase A estándar.
Como resultado, puede realizar tareas de medición exigidas por los estándares, como cálculos continuos y sin interrupciones; detección de eventos tales como subidas, bajadas e interrupciones; y sincronización horaria mediante GPS (opcional).

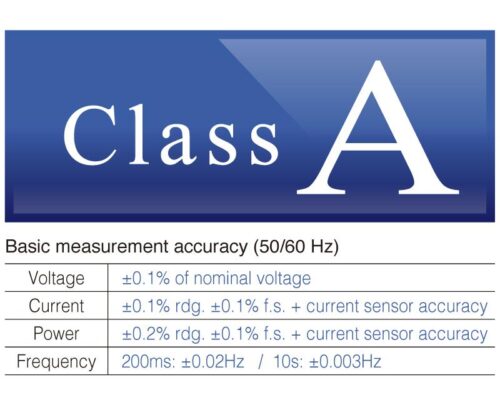

Clase A
Parte del estándar internacional IEC 61000-4-30, la Clase A define los parámetros de calidad de la energía, la precisión y el cumplimiento del estándar para facilitar la comparación y discusión de los resultados de medición de diferentes instrumentos.

ESPECIFICACIONES

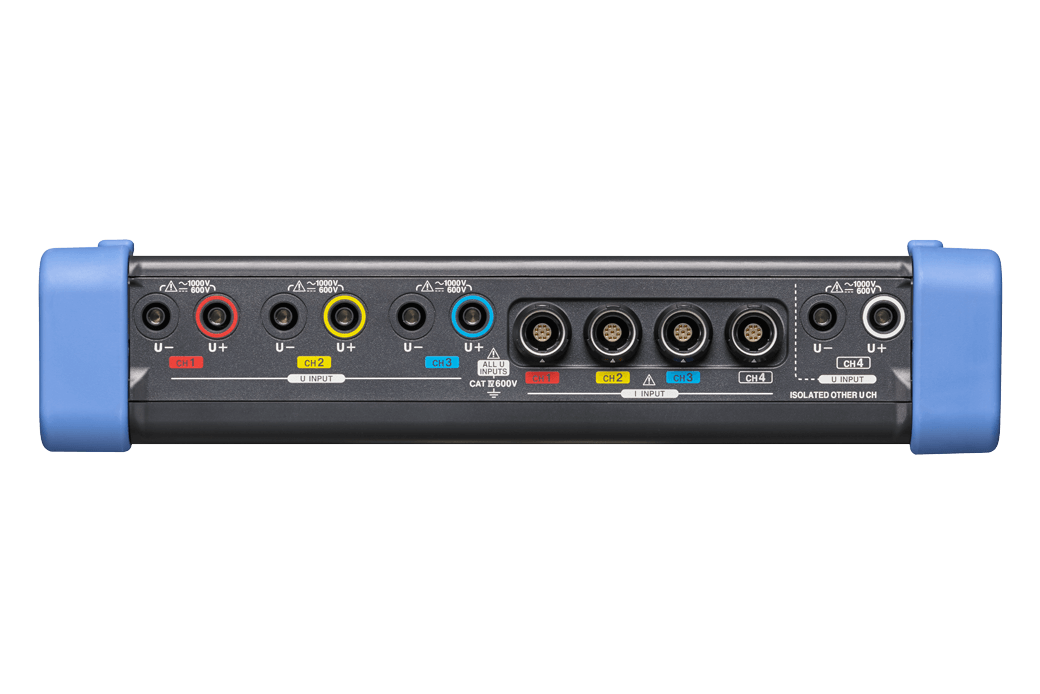

Tipo de línea de medición	Monofásico de 2 hilos, monofásico de 3 hilos, trifásico de 3 hilos o trifásico de 4 hilos más un canal de entrada adicional para la medición de tensión, corriente y potencia (medición de CA o CC)
Rangos de voltaje	Medida de tensión: 600,00 V rms Medida transitoria 6,0000 kV pico
Rangos actuales	500,00 mA a 5,0000 kA CA (depende del sensor de corriente en uso)
Rangos de potencia	300,00 W a 3,0000 MW (determinado automáticamente según el rango de voltaje y corriente en uso)
Precisión básica	Voltaje: ±0,1 % del voltaje nominal Corriente: ±0,1 % rdg. ±0,1 % fs + precisión del sensor de corriente Potencia activa: ±0,2 % rdg. ±0,1 % fs + precisión del sensor de corriente
Elementos de medición	1. Voltaje transitorio: muestreo de 2 MHz 2. Ciclo de frecuencia: calculado como un ciclo, de 40 a 70 Hz 3. Voltaje (1/2) RMS: cálculo de un ciclo actualizado cada medio ciclo Corriente (1/2) RMS: medio ciclo cálculo 4. Aumento de voltaje, Caídas de voltaje, Interrupción de voltaje 5. Corriente de irrupción 6. Comparación de forma de onda de voltaje 7. Valor de parpadeo instantáneo: Según IEC61000-4-15 8. Frecuencia de 200 ms: Calculada como 10 o 12 ciclos, 40 a 70 Hz 9. Frecuencia de 10 s: calculada como el tiempo de ciclo completo durante el período especificado de 10 s, de 40 a 70 Hz 10. Pico de forma de onda de voltaje, pico de forma de onda de corriente 11. Tensión, corriente, potencia activa, potencia aparente, potencia reactiva, energía activa, energía reactiva, factor de potencia, factor de potencia de desplazamiento, factor de desequilibrio de tensión, factor de desequilibrio de corriente y eficiencia 12. Componente armónico de alto orden (tensión/corriente) : 2 kHz a 80 kHz 13. Ángulo de fase armónico/armónico (voltaje/corriente), potencia armónica: órdenes 0 a 50 14. Ángulo de fase voltaje-corriente armónico: órdenes 1 a 50 15. Factor de distorsión armónica total (voltaje/ corriente) 16. Inter armónico (voltaje/ corriente): 0,5 a 49,5 orden 17. Factor K (factor de multiplicación) 18. Flicker IEC, Δ V10 Flicker
Registro	Encendido repetido: 1 año, evento máximo de grabación: 9999 × 366 días (hasta 9999 eventos por día) Apagado repetido: 35 días, evento máximo de grabación: 9999 eventos
Interfaces	Tarjeta de memoria SD/SDHC, LAN (función de servidor HTTP/función FTP), USB2.0 (para comunicación)
Monitor	LCD en color TFT de 6,5 pulgadas (640 × 480 puntos)
Fuente de alimentación	Adaptador de CA Z1002 (100 V a 240 V CA, 50/60 Hz, corriente nominal 1,7 A), batería Z1003 (uso continuo: 180 minutos, tiempo de carga: máx. 5 h 30 m con adaptador de CA)
Dimensiones y masa	300 mm (11,81 in) de ancho × 211 mm (8,31 in) de alto × 68 mm (2,68 in) de profundidad, 2,6 kg (91,7 onzas) (incluido el paquete de baterías Z1003)

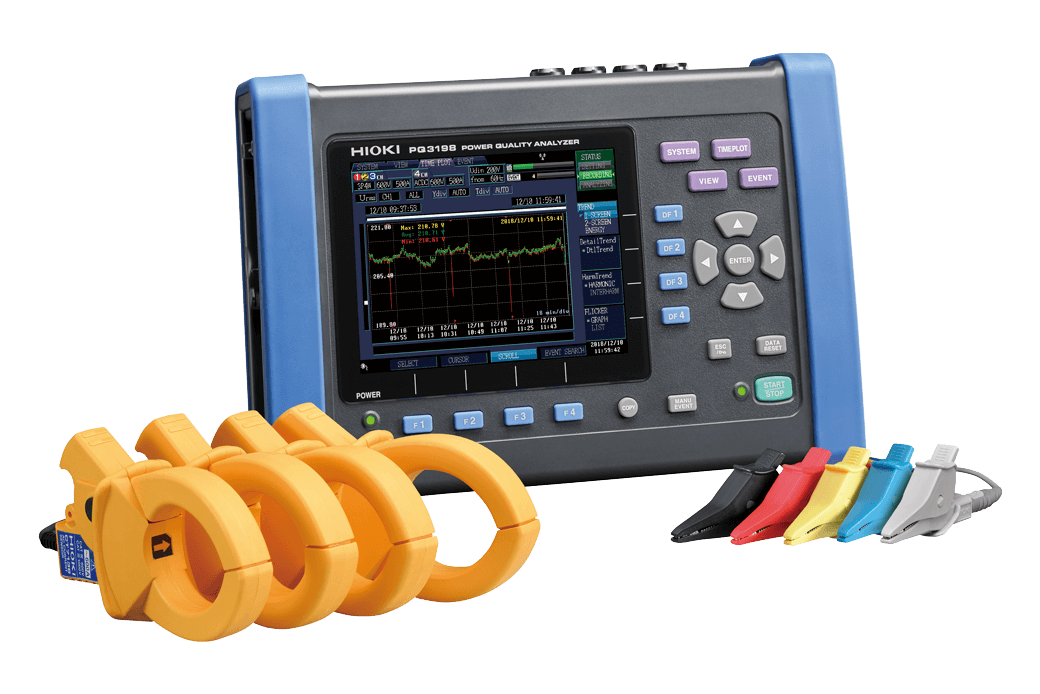

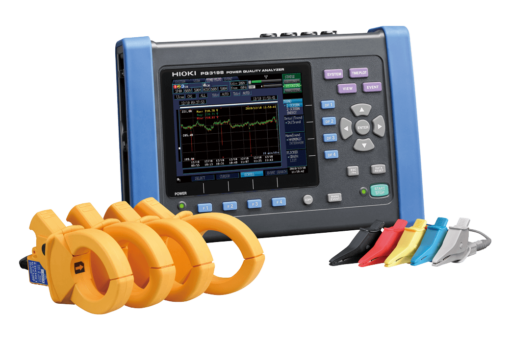

Accesorios	1 manual de instrucciones, 1 guía de medición, 1 juego de cables de tensión L1000 (1 rojo/amarillo/azul/gris cada uno, 4 negros, 3 m (9,84 pies) de longitud, 8 pinzas de cocodrilo), pinza de color, adaptador de CA Z1002 × 1, correa ×1, cable USB (1 m 3,28 pies de longitud) ×1, batería Z1003 ×1, tarjeta de memoria SD de 2 GB Z4001 ×1, software de aplicación (PQ ONE) ×1
