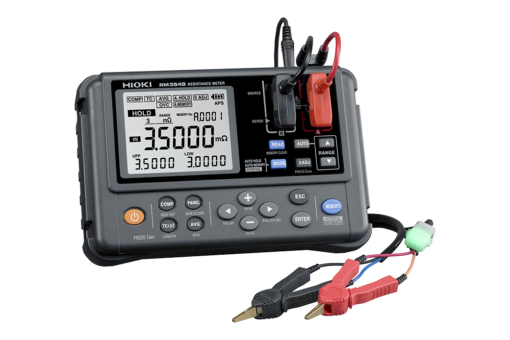

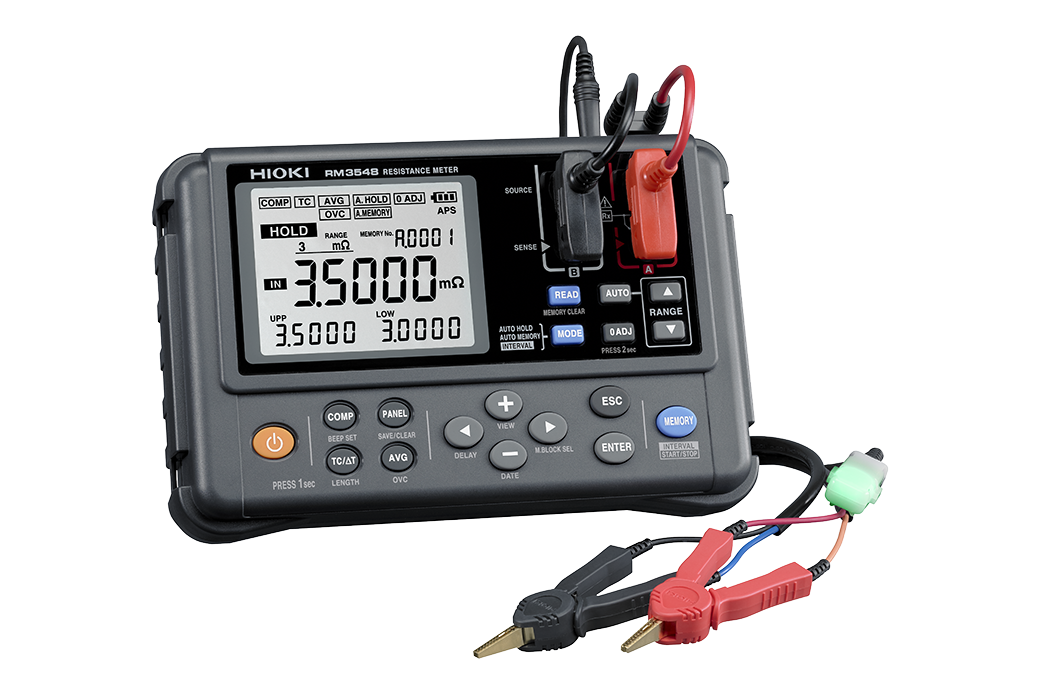

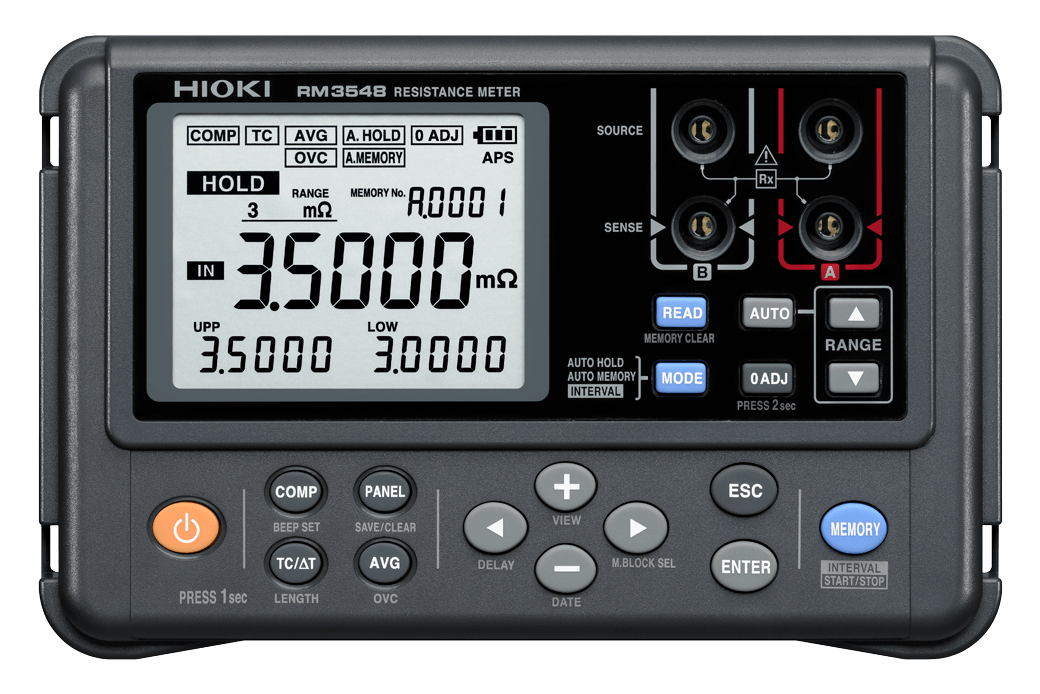

RM3548 MEDIDOR DE RESISTENCIA PORTATIL

Los medidores de resistencia de CC de Hioki miden una amplia gama de valores de resistencia con un alto nivel de precisión. El RM3548 es un medidor de resistencia portátil de alta precisión capaz de medir niveles de resistencia desde microohmios hasta megaohmios, y es ideal para la prueba y el mantenimiento de equipos grandes, por ejemplo, para medir las resistencias de bobinado y soldadura en motores y estatores grandes para vehículos híbridos y eléctricos.

Descripción

Especificaciones básicas

Precisión garantizada: 1 año

Rango de resistencia	Rango de 3 mΩ (pantalla máxima de 3,5000 mΩ, resolución de 0,1 µΩ) a 3 MΩ (pantalla máxima de 3,5000 MΩ, resolución de 100 Ω), 10 pasos Precisión de medición: ±0,020 % de la lectura ±0,007 % de los valores finales
Prueba de corriente	[en un rango de 3 mΩ] 1 A CC a [en un rango de 3 MΩ] 500 nA CC
Voltaje en terminal abierto	5,5 V CC máx.
Medición de temperatura	-10,0 a 99,9 °C, precisión: ±0,50 °C (precisión combinada del sensor de temperatura Z2002 y RM3548)
Velocidad de medición	Fijado
Frecuencia de actualización de la pantalla	Sin OVC: aprox. 100 ms, con OVC: aprox. 230 ms

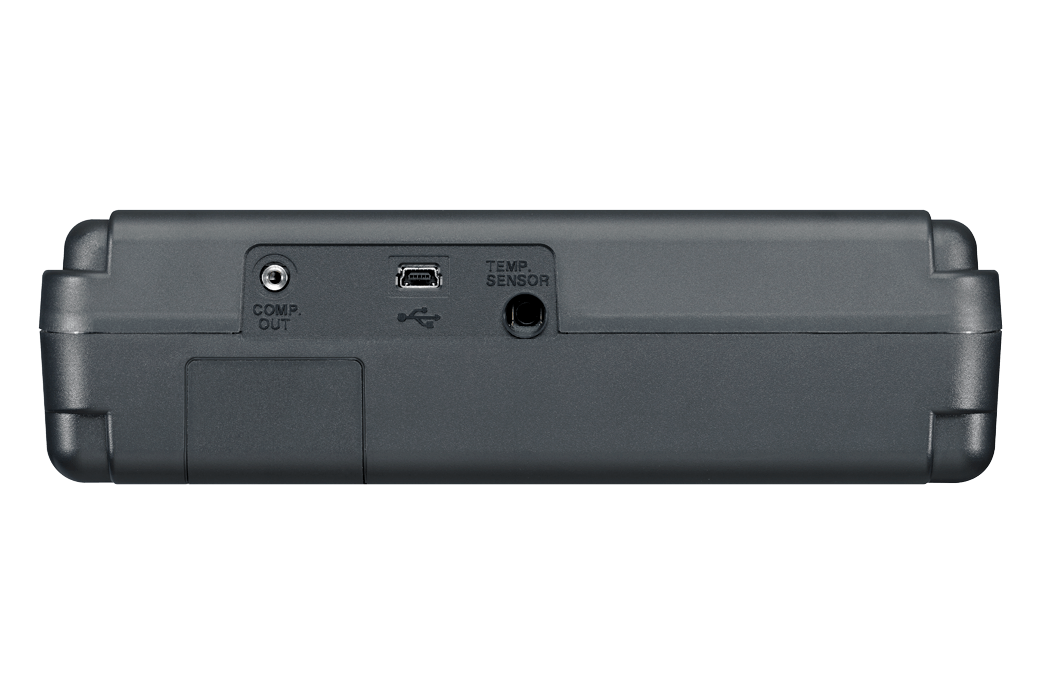

Funciones	Corrección de temperatura, conversión de temperatura, compensación de voltaje de compensación (OVC), comparador (ABS/REF%), conversión de longitud, configuración de sonido de juicio, retención automática, ahorro automático de energía (APS), promedio, almacenamiento de panel/carga de panel, interfaz de comunicación USB (la memoria interna RM3548 se reconoce como un dispositivo de almacenamiento masivo cuando se conecta a una PC)
Almacenamiento de memoria	Número de puntos de datos grabables: (manual/automático) hasta 1000, (intervalo) hasta 6000; Intervalo: 0,2 a 10,0 s (pasos de 0,2 s); Adquisición de datos de la memoria: pantalla, almacenamiento masivo USB (archivos CSV, TXT)
Fuente de alimentación	Pilas alcalinas LR6 (AA) ×8, Uso continuo: 10 horas (según las condiciones de nuestra empresa), Consumo de energía nominal: 5 VA máx.
Dimensiones y masa	192 mm (7,56 pulgadas) de ancho × 121 mm (4,76 pulgadas) de alto × 55 mm (2,17 pulgadas) de profundidad, 770 g (27,2 oz)
Accesorios incluidos	Cable tipo clip L2107 × 1, sensor de temperatura Z2002 × 1, batería alcalina LR6 × 8, manual de instrucciones × 1, cable USB (tipo A a mini B) × 1, correa × 1, fusible de repuesto × 1

Comprobador de resistencia portátil ideal para mediciones de baja resistencia y pruebas de transformadores y motores grandes.

Este comprobador de resistencia tiene un diseño portátil que es fácil de usar cuando se realizan trabajos de mantenimiento en el campo. Puede llevar el instrumento sobre el cuello con la correa incluida, lo que le deja las dos manos libres para sujetar los cables tipo pinza mientras realiza mediciones. El instrumento puede funcionar con ocho pilas alcalinas AA durante aproximadamente 10 horas de medición. (El tiempo de funcionamiento varía según las condiciones de medición).

Reducir los efectos de la fuerza termoelectromotriz con la corrección de voltaje de compensación

La fuerza termoelectromotriz se refiere a la diferencia de potencial que se produce en las uniones entre diferentes metales (consulte la figura). Específicamente, el fenómeno ocurre donde las sondas de medición y los objetivos de medición entran en contacto, y en las conexiones entre los instrumentos de medición y los cables de medición. La magnitud de esta fuerza termoelectromotriz varía con la temperatura del entorno de medición y aumenta a medida que aumenta la diferencia de temperatura. El RM3548 incluye una función de corrección de voltaje de compensación que aplica la corriente de medición tanto en la dirección positiva como en la negativa y luego utiliza los voltajes detectados resultantes para eliminar los efectos de la fuerza termoelectromotriz.

Corrija los valores de resistencia, que varían con la temperatura, a una temperatura de referencia con la función de corrección de temperatura

Las funciones de corrección de temperatura pueden convertir las lecturas en valores de resistencia a una temperatura de referencia especificada por el usuario y mostrar los resultados, incluso para materiales como el cable de cobre cuya resistencia varía con la temperatura. La función de corrección de temperatura del RM3548 convierte el valor de resistencia medido Rt a la temperatura actual t al valor de resistencia Rt0 a la temperatura de referencia t0, como se muestra en la figura. El sensor de temperatura Z2002 (que viene con el RM3548) se utiliza para realizar la corrección de temperatura.

Corriente de medición conforme a la norma para la prueba de conexión equipotencial de vehículos eléctricos

El RM3548 se destaca como el medidor de resistencia perfecto para los técnicos que realizan pruebas equipotenciales en vehículos eléctricos. Este medidor cumple con las normas ECE-R-100 y ECE-R136, cumpliendo con los requisitos de corriente de medición de al menos 0,2 A. Su corriente de medición varía de 500 nA a 1 A, lo que garantiza lecturas precisas y confiables.
