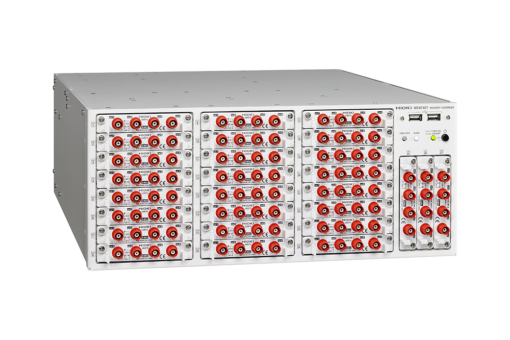

MR8740T Adquisidor de datos de alta velocidad

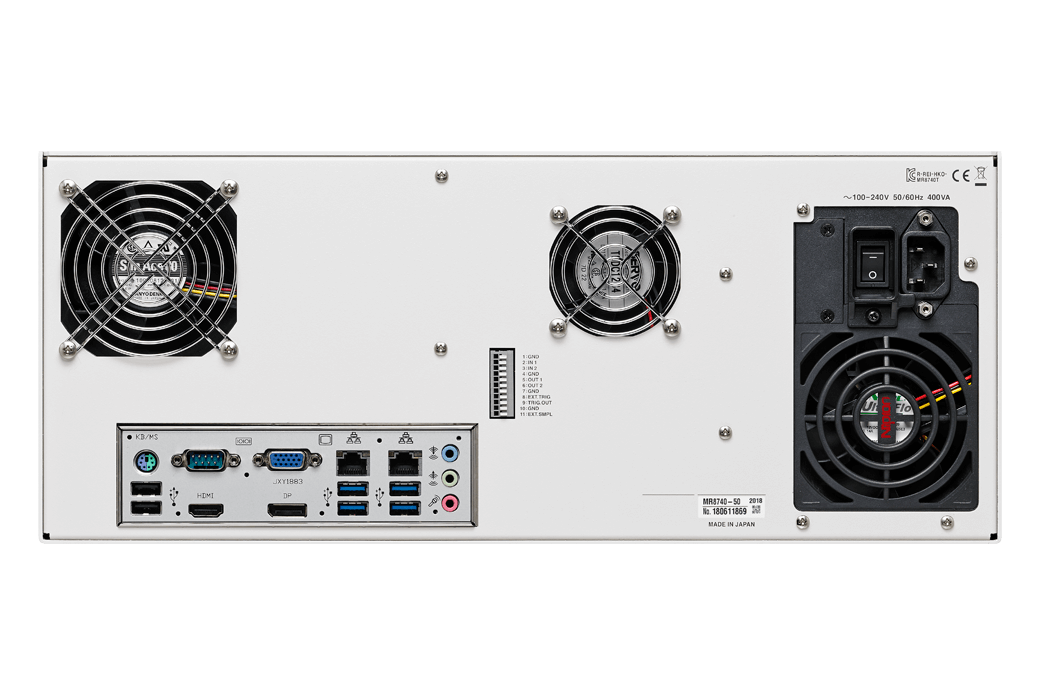

MR8740T Adquisidor de datos de alta velocidad - Imagen 2

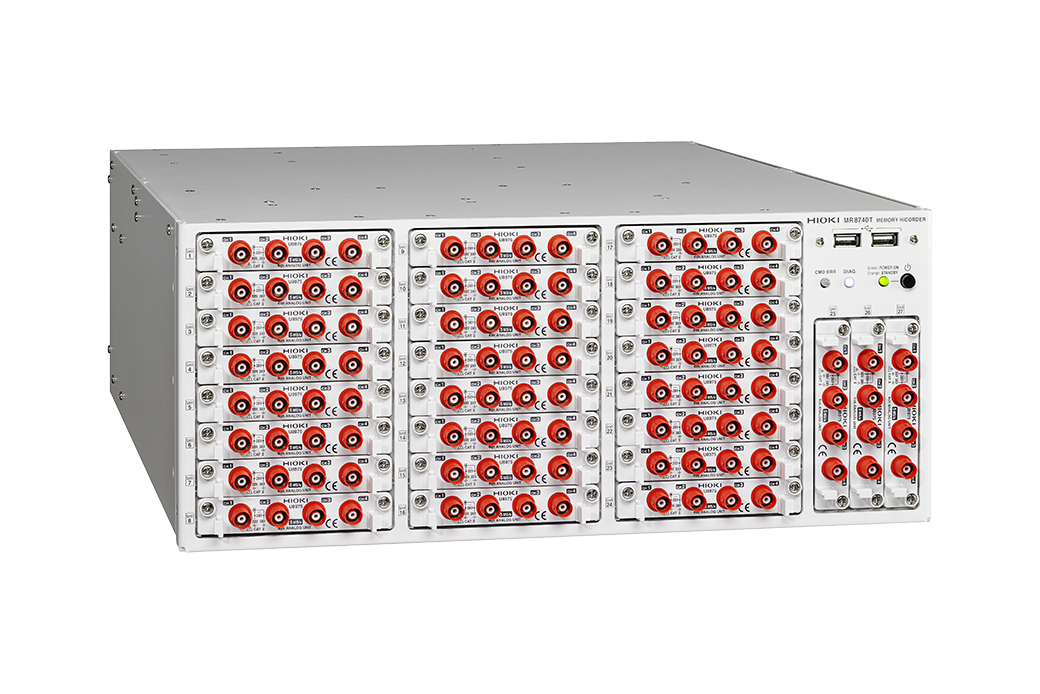

MR8740T Adquisidor de datos de alta velocidad - Imagen 3

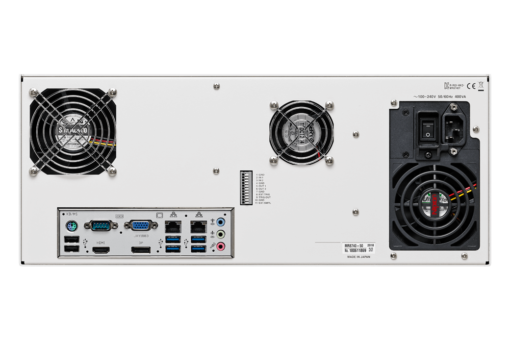

MR8740T Adquisidor de datos de alta velocidad - Imagen 4

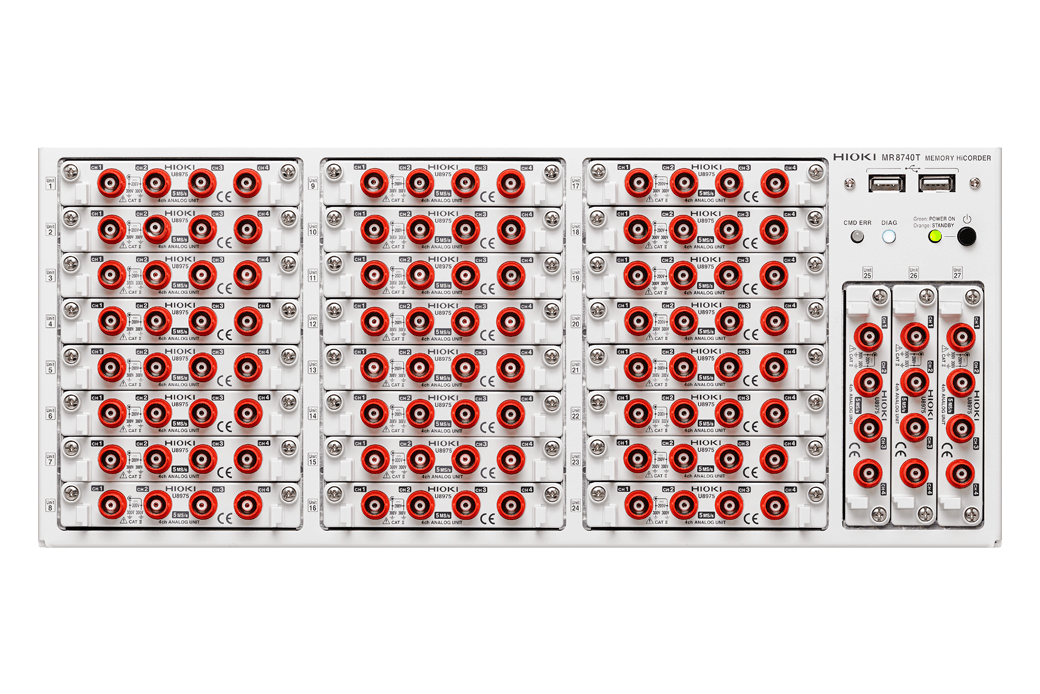

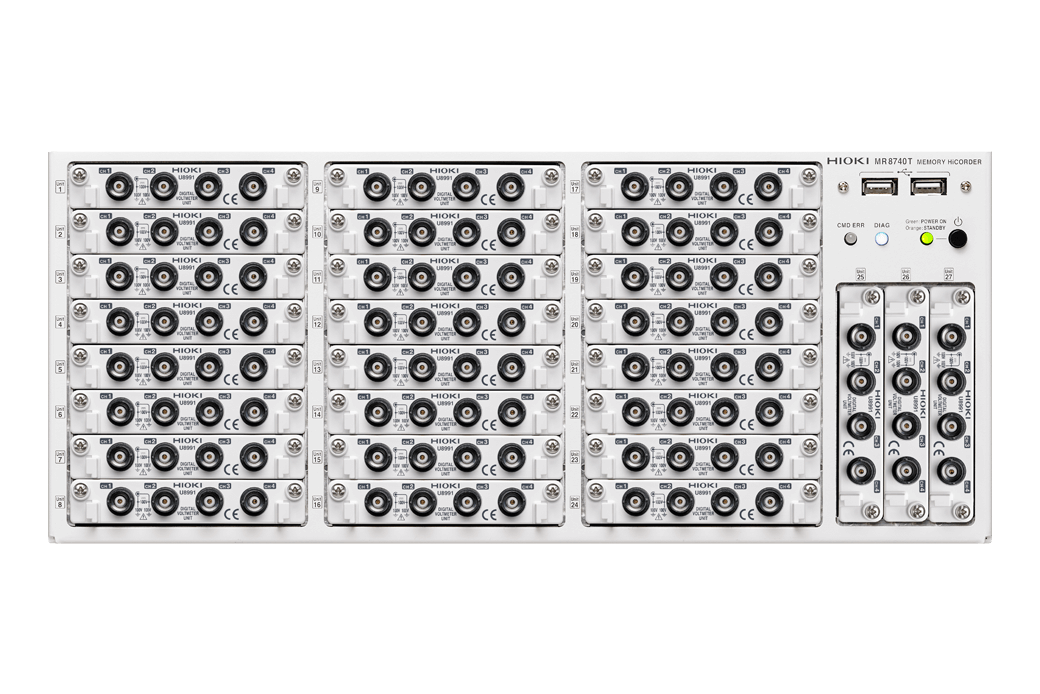

MR8740T Adquisidor de datos de alta velocidad

HIOKI MR8740T (MR8740-50) es un sistema de adquisición de datos de montaje en bastidor que ofrece mediciones multicanal de alta velocidad en un máximo de 108 canales. Genere señales simuladas y grabe al mismo tiempo usando unidades de entrada plug-and-play, lo que hace que el registrador de forma de onda sea ideal para evaluar dispositivos de múltiples señales, como unidades de control electrónico (ECU) de vehículos.

SKU: MR8740T Categoría: Registradores y Data Loggers Etiquetas: Analizador clase A, Analizador de red eléctrica, Armónicos, Calidad de energía, energía solar, Energías, Flicker, perturbaciones eléctricas, registrador de potencia

Descripción

Pruebas de ecus

Las ECU están conectadas a una gran cantidad y variedad de sensores. El MR8740T se puede instalar con una unidad de generación de señales para simular estos sensores. Al medir los resultados de la simulación con una unidad de medida al mismo tiempo, puede realizar todos los pasos desde la generación de la señal hasta la medición con un solo dispositivo. La Unidad GENERADORA VIR U8794 también ofrece una salida de resistencia para permitir la prueba del circuito del termistor.

Ideal para pruebas que requieren señales simuladas

Cuando se utiliza como dispositivo de prueba de ECU, genera señales simuladas de varios sensores, lo cual es indispensable para probar piezas electrónicas y mantener equipos. Registre las señales capturadas por varios sensores para identificar el flujo de aire, el acelerador, el par, la velocidad, la vibración, la humedad, etc.

Características principales

Ideal para inspección multipunto de tableros de alto rendimiento como ECU
108 canales analógicos a 96 canales analógicos + entrada lógica de 48 canales
Reduzca el tiempo necesario para guardar en medios externos a un máximo de 1/100 en comparación con el método convencional
Muestreo simultáneo de 20 MS/s en todos los canales
Medición segura con todas las entradas analógicas aisladas
Admite monitor 4K para mostrar formas de onda multicanal sin superposición
Mida 4 canales con 1 unidad (Unidad analógica de 4 canales U8975, Unidad DVM de 4 canales U8991)
Genere voltaje constante, corriente constante y resistencia simulada (Unidad generadora VIR U8794)

Nº de modelo (código de pedido)

MR8740-50	máx. 108 canales, memoria de 1 GW, solo unidad principal

Nota: Se requiere una opción especial como una unidad de entrada para la unidad principal. Compre varias opciones comunes, como el cable de entrada, por separado.

Especificaciones básicas

Precisión garantizada: 1 año

Número de unidades de entrada	máx. 27 ranuras
Número de canales	[Con el U8975] Máx. 108 canales analógicos o 96 canales analógicos + 48 canales lógicos (cuando se usa en combinación con U8975 + 8973) [Usando el 8966] Máx. 54 canales analógicos o 48 canales analógicos + 48 canales lógicos (cuando se usa en combinación con 8966 + 8973) La unidad lógica 8973 está limitada a las ranuras 25 a 27, hasta 3 unidades. Los canales de las unidades analógicas están aislados entre sí y del chasis. Los canales de la unidad lógica comparten una GND común con el chasis.
Rangos de medición	100 mV a 400 V fs, 12 rangos, resolución: 1/2000 de rango (cuando se usa 8966) 4 V a 200 V fs, 6 rangos, resolución: 1/32000 de rango (cuando se usa U8975) 100 mV a 1000 V fs, 5 rangos, resolución: 1/1000 000 de rango (cuando se usa MR8990) 1 V, 10 V, 100 V fs, 3 rangos, resolución: 1/1000 000 de rango (cuando se usa U8991)
Entrada máxima permitida	400 V CC (cuando se usa 8966; voltaje de límite superior que se puede aplicar entre terminales de entrada sin daño)
máx. tensión nominal a tierra	300 V CA/CC (la entrada y el instrumento están aislados; entre los canales de entrada y el chasis; voltaje límite superior que se puede aplicar entre los canales de entrada sin daño)
Características de la frecuencia	DC a 5 MHz (-3 dB, cuando se usa 8966)
máx. velocidad de muestreo	20 MS/s, todos los canales simultáneos, muestreo externo: 10 MS/s
Funciones de medición	Memoria (grabación de alta velocidad)
Capacidad de memoria	Total de 1 G Word instalado, 16 MW/canal (cuando se usa 8966), 8 MW/canal (cuando se usa U8975 o MR8990), 4 MW/canal (cuando se usa U8991)
Almacenamiento interno	SSD de 480GB
Almacenamiento extraíble	Memoria USB ×8
Salida de monitor	VGA, HDMI, puerto de pantalla, resolución recomendada 1920 × 1080 puntos o más
Interfaces externas	[LAN] 1000 BASE-T, 100 BASE-TX, 10 BASE-TX (2 puertos) (compatibilidad con DHCP y DNS, servidor/cliente FTP, servidor HTTP) [USB] Receptáculo USB 3.0 Serie A × 4, USB 2.0 × 4
Alimentación	100 a 240 V CA, 50/60 Hz (400 VA máx.)
Dimensiones y masa	426 mm (16,77 pulgadas) de ancho × 177 mm (6,97 pulgadas) de alto × 505 mm (19,88 pulgadas) de profundidad, 14,0 kg (493,8 onzas) (solo unidad principal)
Accesorios incluidos	Cable de alimentación × 1, Manual de inicio rápido (folleto) × 1, Manual de instrucciones (edición detallada) (CD-R) × 1, disco de aplicación (CD-R) × 1, panel en blanco (solo ranura en blanco), hardware de instalación en bastidor
