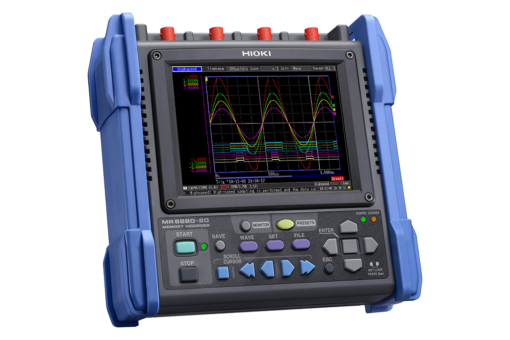

MR8880 Adquisidor de datos de alta velocidad

MR8880 Adquisidor de datos de alta velocidad - Imagen 2

MR8880 Adquisidor de datos de alta velocidad - Imagen 3

MR8880 Adquisidor de datos de alta velocidad

Hioki MR8880 son dispositivos de grabación y monitoreo de forma de onda de alta velocidad que pueden medir simultáneamente múltiples fenómenos que cambian rápidamente debido al aislamiento completo entre canales y de cada canal a tierra. El MR8880 es un registrador de adquisición de datos (DAQ) integrado con 4 canales analógicos que puede aceptar una entrada directa de 600 V, lo que permite realizar mediciones de sistemas trifásicos.

Categorías: Calidad de energía, INSTRUMENTOS DE MEDICIÓN ELÉCTRICA Etiquetas: Analizador clase A, Analizador de red eléctrica, Armónicos, Calidad de energía, energía solar, Energías, Flicker, perturbaciones eléctricas, registrador de potencia

Descripción

HIOKI, memoria HiCorders son dispositivos de vigilancia de forma de onda de alta velocidad y de grabación que pueden medir simultáneamente múltiples fenómenos de cambio rápido debido a completar el aislamiento entre canales y desde cada canal al suelo. El MR8880 es un grabador de adquisición de datos (DAQ), construido en 4 con canales analógicos que pueden aceptar la entrada directa de 600 V, lo que permite mediciones de los sistemas de 3 fases. o CAT III 600 V cualidades de aislamiento

Características principales

rendimiento de aislamiento CAT III 600V; medir directamente una línea de alimentación de 480V
4 canales completamente aislados le permiten grabar datos simultáneamente en una línea de alimentación trifásica y además tener un canal adicional
Resistente contra entornos hostiles; Rango de temperatura de funcionamiento de -10 °C a 50 °C
Construido para resistir choques mecánicos y vibraciones (se envía de serie con protectores laterales)
Realice ajustes fácilmente con la función PRESETS

Nº de modelo (código de pedido)

MR8880-20	4 canales, opción de unidad de impresora, modelo en inglés

Nota: los cables de entrada y el paquete de baterías no están incluidos. Compre los cables apropiados para su aplicación por separado. La unidad de impresora MR9000 es opcional y se vende por separado.

Especificaciones básicas

Precisión garantizada: 1 año

Número de canales	4 canales analógicos + 8 canales lógicos (estándar) Nota: Canales analógicos aislados, entrada y marco aislados, la lógica tiene GND común
Rangos de medición (10 div a escala completa)	4 canales de medida de tensión; modo conmutable entre forma de onda instantánea o valor RMS, 10 mV a 100 V/div, 13 rangos, resolución: 1/640 de rango Modo de valor RMS: 30 Hz a 10 kHz, factor de cresta: 2
máx. tensión nominal	Entre terminales: 600 V CA/CC, Entre terminal a tierra: 600 V CA/CC CAT III; 300 V CA/CC CAT IV
Características de la frecuencia	CC a 100 kHz (±3dB)
Eje de tiempo (Función de alta velocidad)	100 µs a 100 ms/div, 10 rangos, Periodo de muestreo: 1/100 de rango
Intervalos de registro (Función en tiempo real)	100 µs a 1 minuto, 19 selecciones (muestreo simultáneo en todos los canales)
Funciones de medición	Función de alta velocidad (grabación de alta velocidad) Función en tiempo real (grabación en tiempo real)
Capacidad de memoria	14 bits × 1 millón de palabras/canal (1 palabra = 2 bytes)
Almacenamiento extraíble	Ranura para tarjeta CF ×1 (hasta 2 GB), memoria USB 2.0 ×1
Impresión	[La unidad de impresión es opcional] 112 mm (4,41 pulg.) × 18 m (59,06 pies), rollo de papel térmico, Velocidad de grabación: 10 mm (0,39 pulg.)/seg. Nota: No se admite la impresión cuando se utilizan pilas alcalinas.
Mostrar	LCD en color VGA-TFT de 5,7 pulgadas (640 × 480 puntos)
Idiomas visualizables	Inglés, Japonés, Chino
Interfaces de comunicación	Receptáculo USB 2.0 mini-B × 1; Transfiere archivos desde la tarjeta CF instalada o dispositivo de memoria USB a una PC cuando está conectado, y control de PC externo
Alimentación	Adaptador de CA Z1002: 100 a 240 V CA (50/60 Hz), 45 VA (incluye adaptador de CA, cuando se graba en tiempo real), 107 VA (incluye adaptador de CA, cuando se graba e imprime en tiempo real) Paquete de baterías Z1000: el adaptador de CA tiene prioridad cuando se usa en combinación con el paquete de baterías, se recarga con el adaptador de CA 3 horas, uso continuo 3 horas (con la luz de fondo encendida) Pilas alcalinas LR6 (AA) ×8, uso continuo 40 minutos (con la luz de fondo encendida, no se puede utilizar con la unidad de impresora) Fuente de alimentación CC: 10 a 28 V CC
Dimensiones y masa	205 mm (8,07 pulgadas) de ancho × 199 mm (7,83 pulgadas) de alto × 67 mm (2,64 pulgadas) de profundidad, 1,66 kg (58,6 oz) (con la batería instalada) Cuando se combina la impresora – con la unidad principal: 303 mm (11,93 in) de ancho × 199 mm (7,83 in) de alto × 67 mm (2,64 in) de profundidad, 2,16 kg (76,2 oz) (con la batería instalada)
Accesorios incluidos	Manual de instrucciones ×1, adaptador de CA Z1002 ×1, caja de pilas alcalinas ×1, correa ×1, cable USB ×1, disco de aplicación (visor de ondas Wv, tabla de comandos de comunicación) ×1
